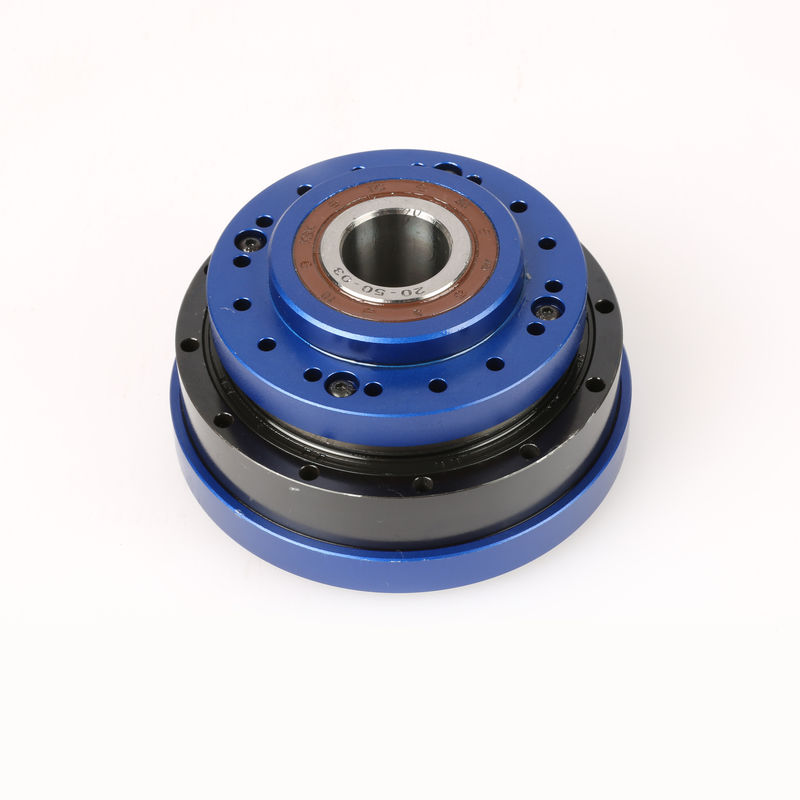

Katı Mil Harmonik Tahrik Redüktörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Wanshsin |
| Sertifika: | ISO9001, CE, CCC |
| Model numarası: | WSHG-25-100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
|
Detay Bilgi |
|||
| Boyut Serisi: | 14,17,20,25,32 | İndirgeme oranı: | 50,80,100,120 |
|---|---|---|---|
| Çıkış Torku: | 3,5Nm-160Nm | Nominal Giriş Hızı: | 3000-3500rpm |
| Maksimum giriş hızı: | 8000 rpm | Çıkış Hızı: | 30-200 rpm |
| Çıkış mili: | Katı Mil Çıkışı | Ömür: | 10000-15000 saat |
| Vurgulamak: | Solid Shaft Harmonic Drive Reducer,Oran 1: 120 Harmonic Drive Reducer,Solid Shaft Harmonic Speed Reducer |
||
Ürün Açıklaması
Baskı Makinesi için Harmonik Sürücü Redüktör Katı Mil Çıkışı Redüksiyon Oranı 1: 50,80,100,120
ÜRÜN ÖZELLİKLERİ
Harmonik tahrik redüktörü, esnek dişlinin kontrol edilebilir elastik deformasyon üretmesini ve hareket ve gücü iletmek için sert dişli ile ağ oluşturmasını sağlamak için esnek yatakla donatılmış dalga üretecine dayanan bir dişli transmisyon türüdür.
Wanshsin harmonik redüktör geniş bir aktarım oranı aralığına, çok sayıda birbirine geçme dişine, büyük bir taşıma kapasitesine, yüksek hareket doğruluğuna, pürüzsüz harekete, küçük boyuta, hafifliğe, darbesiz, düşük gürültüye, ayarlanabilir diş yan boşluğuna, basit yapıya ve yüksek iletim verimliliği, iyi koaksiyellik, yüksek hızlı hareket ve diğer özelliklere ulaşabilir.
Ağırlıklı olarak her türlü hafif sanayi robotlarında, robotik kollarda, baskıda, kağıt yapım makinelerinde, tıbbi makinelerde, ölçümlerde, analizlerde, test makinelerinde, büyük teleskoplarda, hassas paketleme makinelerinde, yarı iletken imalat ekipmanlarında, FPD imalat ekipmanlarında, iletişim cihazlarında, havacılık makinelerinde, CNC'de kullanılır. Takım tezgahları, radarlar ve çeşitli uydu yer istasyonları gibi hacim gerektiren hassas iletim sistemleri.
| Modeli | Oran | Giriş 2000r / dak Olduğunda Anma Torku | Maksimum İzin VerilenÇalıştırma ve Durdurma Torku |
Maksimum İzin Verilen Ortalama Yük Torku |
İzin Verilen Maksimum Anlık Tork | İzin Verilen Maksimum Giriş Hızı | Arcsec |
Ömür (saatler) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
