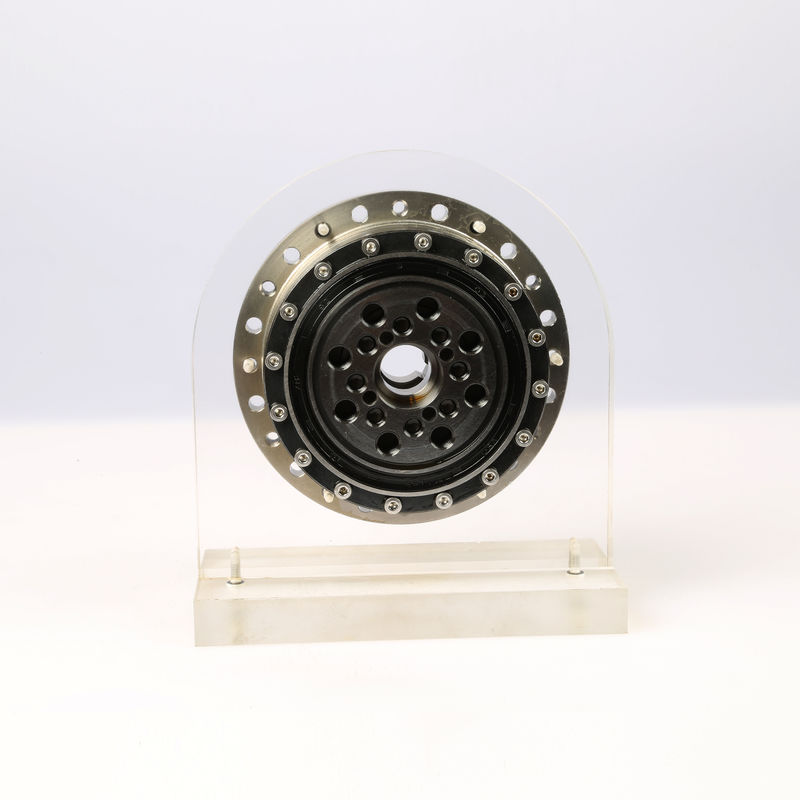

Çıkış Torku 100Nm Harmonik Tahrik Redüktör Ömrü 15000h Dişli Motor Redüktörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Wanshsin |
| Sertifika: | ISO9001, CE, CCC |
| Model numarası: | WSHG-25-100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
|
Detay Bilgi |
|||
| Boyut Serisi: | 14,17,20,25,32 | İndirgeme oranı: | 50,80,100,120 |
|---|---|---|---|
| Çıkış Torku: | 3,5Nm-160Nm, 100Nm | Çıkış Hızı: | 30-200 rpm |
| Nominal Giriş Hızı: | 3000-3500rpm | Maksimum giriş hızı: | 8000 rpm |
| Ömür: | 10000-15000 saat | renk: | Gümüş |
| Vurgulamak: | Ömrü 15000h Harmonik Sürücü Redüktörü,100Nm Harmonik Sürücü Redüktörü,100Nm Dişli Motor Redüktörü |
||
Ürün Açıklaması
Harmonik Sürücü Düşürücü Boyut 14/17/20/25/32 Baskı Makinesi için Çıkış Torku 3.5-160Nm
ÜRÜN ÖZELLİKLERİ
Harmonik dişli redüktörünün üç temel bileşeni vardır: bir dalga üreteci, bir esnek spline ve bir dairesel spline.
Dalga üreteci: bir bilyeli yatak ve bir eliptik kamdan oluşur.Dalga üreteci genellikle giriş ucuna takılır, yatağın iç halkası, yatağın dış halkasının eliptik bir şekle deforme olmasına neden olan kam etrafına sabitlenir.
Flexspline: Dış yüzeyinde dişli dişleri olan elastik ince cidarlı bir bileşendir.Genellikle çıkış ucuna takılır.
Dairesel spline: İçten dişli sert çelik bir halkadır.Genellikle flexspline'dan iki daha fazla dişe sahiptir ve genellikle bir yuvaya monte edilmiştir.
Avantajlar:
1. Diş yan boşluğu ayarlanabilir
2. Yüksek iletim verimliliği
3. İyi koaksiyellik
4. Diferansiyel iletimi uygun şekilde gerçekleştirin
5. Basit yapı, küçük boyutlu ve hafif
6. Geniş aktarım oranı aralığı
7. Aynı anda birbirine geçen birçok çift diş var
8. Yüksek iletim doğruluğu
9. Pürüzsüz hareket, darbe yok, düşük gürültü
| Modeli | Oran | Giriş 2000r / dak Olduğunda Anma Torku | Maksimum İzin VerilenÇalıştırma ve Durdurma Torku |
Maksimum İzin Verilen Ortalama Yük Torku |
İzin Verilen Maksimum Anlık Tork | İzin Verilen Maksimum Giriş Hızı | Arcsec |
Ömür (saatler) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
SSS
S: Vites kutusu / hız düşürücü seçtiğimde ne sağlamalıyım?
C: En iyi yol, motor çizimine parametre sağlamaktır.Mühendisimiz referansınız için en uygun dişli kutusu modelini kontrol edecek ve önerecektir.Veya aşağıdaki özellikleri de sağlayabilirsiniz:
1) Tip, model ve tork.
2) Oran veya çıktı hızı
3) Çalışma koşulu ve bağlantı yöntemi
4) Kalite ve kurulu makine adı
5) Giriş modu ve giriş hızı
6) Motor marka modeli veya flanş ve motor mili boyutu
S: Motor üreticisi misiniz?
C: Evet, biz motor üreticisiyiz.hem motorları hem de redüktörleri kendi fabrikamızda geliştiriyor ve üretiyoruz.
S: Siparişimin tamamlanması ne kadar sürer?
A: Normalde siparişiniz 7-15 gün içinde teslim edilebilir, bazı sıcak satış ürünleri 1 hafta içinde hızlı bir şekilde teslim edilebilir.Miktarına bağlıdır.
S: Önce bir örnek alabilir miyim?
C: Elbette, resmi bir sipariş vermeden önce size test için numune sunmaktan onur duyuyoruz.
