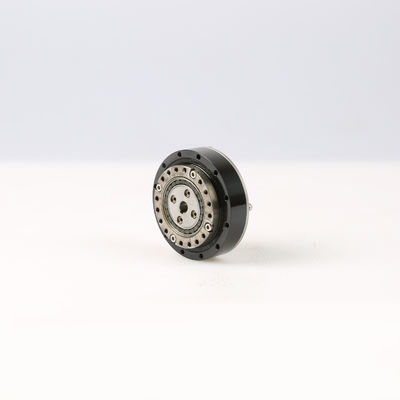

Wanshsin 25rpm Geniş Aktarım Oranı Aralığı ile Harmonik Dişli Redüktör
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Wanshsin |
| Sertifika: | ISO9001, CE, CCC |
| Model numarası: | WSHG-25-100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
|
Detay Bilgi |
|||
| ters tepki: | ≤ 20 ark / sn | İndirgeme oranı: | 50,80,100,120 |
|---|---|---|---|
| Çıkış Torku: | 3,5Nm-160Nm | Çıkış Hızı: | 30-200 rpm |
| Nominal Giriş Hızı: | 3000-3500rpm | Maksimum giriş hızı: | 8000 rpm |
| Boyut Serisi: | 14,17,20,25,32 | Dişli Düzeni: | Harmonik |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Kabul edilebilir |
| Vurgulamak: | Wanshsin Harmonik Dişli Redüktör,25rpm Harmonik Redüktör,Wanshsin Harmonik Redüktör |
||
Ürün Açıklaması
Harmonik Sürücü Azaltma Oranı 1:50, 1:80, Baskı Makinesi için Boyut Serisi 14/17/20/25/32
ÜRÜN ÖZELLİKLERİ
Harmonik dişli redüktör bileşimi
Harmonik dişli redüktörünün üç temel bileşeni vardır: bir dalga üreteci, bir esnek spline ve bir dairesel spline.
Dalga üreteci: bir bilyeli yatak ve bir eliptik kamdan oluşur.Dalga üreteci genellikle giriş ucuna takılır, yatağın iç halkası, yatağın dış halkasının eliptik bir şekle deforme olmasına neden olan kam etrafına sabitlenir.
Flexspline: Dış yüzeyinde dişli dişleri olan elastik ince cidarlı bir bileşendir.Genellikle çıkış ucuna takılır.
Dairesel spline: İçten dişli sert çelik bir halkadır.Genellikle flexspline'dan iki daha fazla dişe sahiptir ve genellikle bir yuvaya monte edilmiştir.
Wanshsin harmonik redüktör geniş bir aktarım oranı aralığına, çok sayıda birbirine geçme dişine, büyük bir taşıma kapasitesine, yüksek hareket doğruluğuna, pürüzsüz harekete, küçük boyuta, hafifliğe, darbesiz, düşük gürültüye, ayarlanabilir diş yan boşluğuna, basit yapıya ve yüksek iletim verimliliği, iyi koaksiyellik, yüksek hızlı hareket ve diğer özelliklere ulaşabilir.
| Modeli | Oran | Giriş 2000r / dak Olduğunda Anma Torku | Maksimum İzin VerilenÇalıştırma ve Durdurma Torku |
Maksimum İzin Verilen Ortalama Yük Torku |
İzin Verilen Maksimum Anlık Tork | İzin Verilen Maksimum Giriş Hızı | Arcsec |
Ömür (saatler) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
SSS
S: Vites kutusu / hız düşürücü seçtiğimde ne sağlamalıyım?
C: En iyi yol, motor çizimine parametre sağlamaktır.Mühendisimiz referansınız için en uygun dişli kutusu modelini kontrol edecek ve önerecektir.Veya aşağıdaki özellikleri de sağlayabilirsiniz:
1) Tip, model ve tork.
2) Oran veya çıktı hızı
3) Çalışma koşulu ve bağlantı yöntemi
4) Kalite ve kurulu makine adı
5) Giriş modu ve giriş hızı
6) Motor marka modeli veya flanş ve motor mili boyutu
S: Motor üreticisi misiniz?
C: Evet, biz motor üreticisiyiz.hem motorları hem de redüktörleri kendi fabrikamızda geliştiriyor ve üretiyoruz.
S: Siparişimin tamamlanması ne kadar sürer?
A: Normalde siparişiniz 7-15 gün içinde teslim edilebilir, bazı sıcak satış ürünleri 1 hafta içinde hızlı bir şekilde teslim edilebilir.Miktarına bağlıdır.
S: Önce bir örnek alabilir miyim?
C: Elbette, resmi bir sipariş vermeden önce size test için numune sunmaktan onur duyuyoruz.
