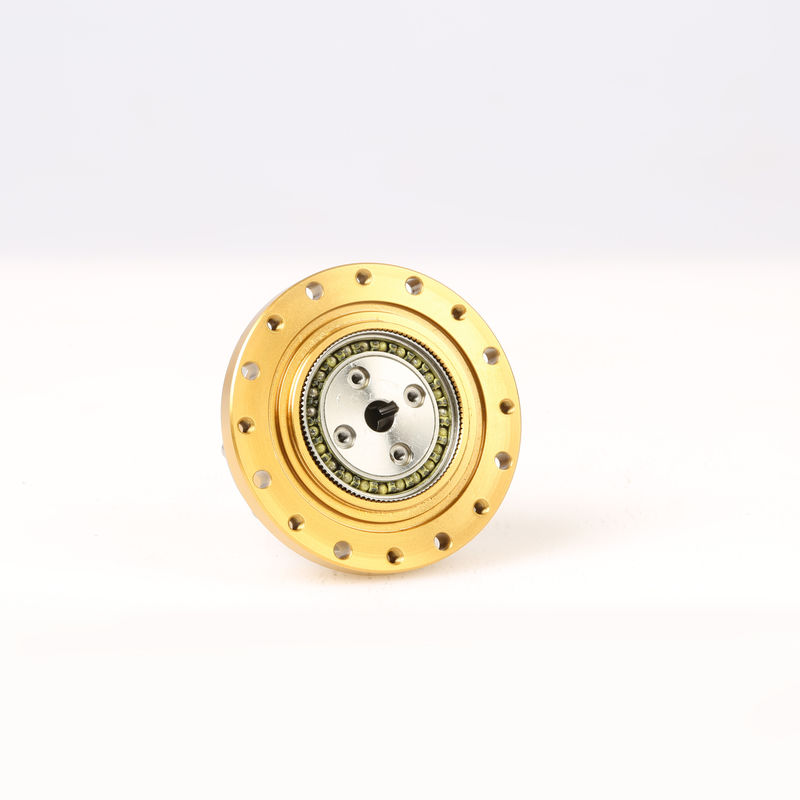

Dış İskelet İçin Küçük Boy Maksimum 8000rpm Harmonik Tahrik Redüktörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Wanshsin |
| Sertifika: | ISO9001, CE, CCC |
| Model numarası: | WSHG-25-100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
|
Detay Bilgi |
|||
| Boyut Serisi: | 14,17,20,25,32 | Çıkış mili: | Dolu Mil Çıkışı / İçi Boş Mil Çıkışı |
|---|---|---|---|
| İndirgeme oranı: | 50,80,100,120 | Çıkış Torku: | 3,5Nm-160Nm |
| Nominal Giriş Hızı: | 3000-3500rpm | Dişli Düzeni: | Harmonik |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Kabul edilebilir |
| Vurgulamak: | Dış iskelet Harmonik Tahrik Redüktörü,8000rpm Harmonik Tahrik Redüktörü,8000rpm Mikro Harmonik Tahrik |
||
Ürün Açıklaması
Harmonik Redüktör Çıkış Torku 3.5-160Nm Maksimum Giriş Hızı Dış İskelet için 8000rpm
ÜRÜN ÖZELLİKLERİ
Avantajlar:
1. Basit yapı, küçük boyutlu ve hafif
Şanzıman oranı ve yük taşıma koşulları altında, harmonik dişli tahrik, genel dişli redüktörlerinin hacmini ve ağırlığını yaklaşık 1/3 ila 1/2 oranında azaltabilir.
2. Geniş aktarım oranı aralığı
Tek aşamalı harmonik redüktörün iletim oranı 50-160'a ulaşabilir (gezegen dalga üreteci kullanılırsa, iletim oranı 150-4000'e genişletilebilir).
Bileşik aktarımın aktarım oranı daha yüksek olabilir.
3. Aynı anda birbirine geçen birçok çift diş var
Çift dalgalı harmonik redüktör tarafından eş zamanlı olarak birbirine geçirilen diş sayısı% 30 veya daha fazlasına ulaşabilir.Sıradan dişli transmisyonunda, aynı anda birbirine geçen diş sayısı yalnızca% 2-7'dir ve düz silindirik bir kıvrımlı dişli için aynı anda geçilen diş sayısı yalnızca 1-2 çifttir.Tam olarak, çok sayıda birbirine geçme dişinin benzersiz avantajı nedeniyle, harmonik aktarımın yüksek bir hassasiyete ve dişlerin büyük bir yük taşıma kapasitesine sahip olması, böylece büyük bir hız oranı ve küçük bir hacim elde edilmesidir.
Harmonik tahrik redüktörü, esnek dişlinin kontrol edilebilir elastik deformasyon üretmesini ve hareket ve gücü iletmek için sert dişli ile ağ oluşturmasını sağlamak için esnek yatakla donatılmış dalga üretecine dayanan bir dişli transmisyon türüdür.
| Modeli | Oran | Giriş 2000r / dak Olduğunda Anma Torku | Maksimum İzin VerilenÇalıştırma ve Durdurma Torku |
Maksimum İzin Verilen Ortalama Yük Torku |
İzin Verilen Maksimum Anlık Tork | İzin Verilen Maksimum Giriş Hızı | Arcsec |
Ömür (saatler) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
SSS
S: Vites kutusu / hız düşürücü seçtiğimde ne sağlamalıyım?
C: En iyi yol, motor çizimine parametre sağlamaktır.Mühendisimiz referansınız için en uygun dişli kutusu modelini kontrol edecek ve önerecektir.Veya aşağıdaki özellikleri de sağlayabilirsiniz:
1) Tip, model ve tork.
2) Oran veya çıktı hızı
3) Çalışma koşulu ve bağlantı yöntemi
4) Kalite ve kurulu makine adı
5) Giriş modu ve giriş hızı
6) Motor marka modeli veya flanş ve motor mili boyutu
S: Motor üreticisi misiniz?
C: Evet, biz motor üreticisiyiz.hem motorları hem de redüktörleri kendi fabrikamızda geliştiriyor ve üretiyoruz.
S: Siparişimin tamamlanması ne kadar sürer?
A: Normalde siparişiniz 7-15 gün içinde teslim edilebilir, bazı sıcak satış ürünleri 1 hafta içinde hızlı bir şekilde teslim edilebilir.Miktarına bağlıdır.
S: Önce bir örnek alabilir miyim?
C: Elbette, resmi bir sipariş vermeden önce size test için numune sunmaktan onur duyuyoruz.
