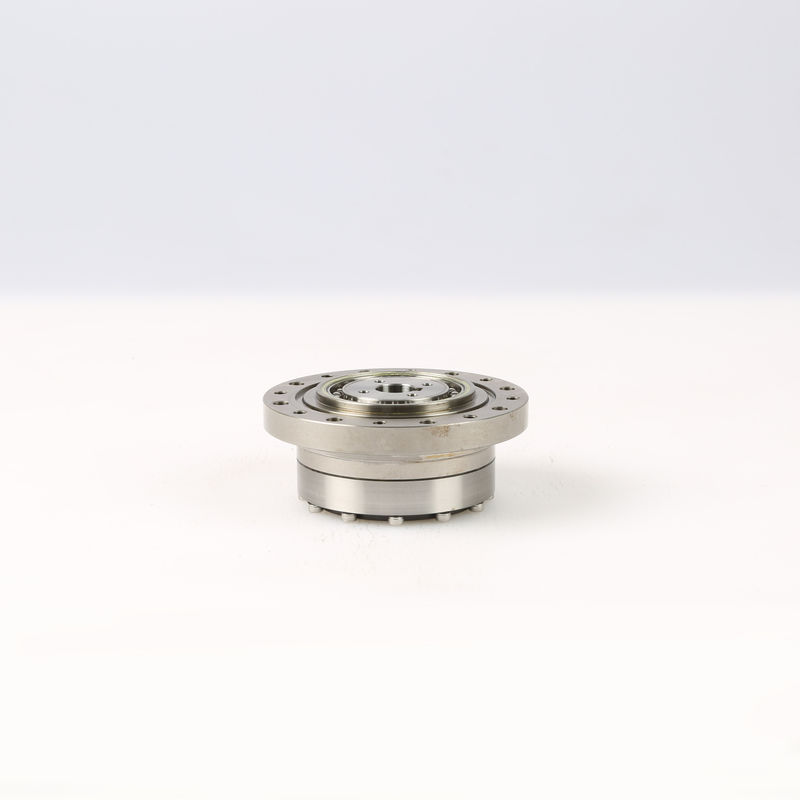

Boşluk 20 Ark / Sn 30rpm Harmonik Tahrik Redüktör Paslanmaz Çelik
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Wanshsin |
| Sertifika: | ISO9001, CE, CCC |
| Model numarası: | WSHG-25-100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
|
Detay Bilgi |
|||
| Boyut Serisi: | 14/17/20/25/32 | Çıkış Torku: | 3,5Nm-160Nm |
|---|---|---|---|
| Nominal Giriş Hızı: | 3000-3500rpm | Dişli Düzeni: | Harmonik |
| Çıkış mili: | Dolu Mil Çıkışı / İçi Boş Mil Çıkışı | Ömür: | 10000-15000 saat |
| Özelleştirme: | Kabul edilebilir | Malzeme: | Paslanmaz çelik |
| Vurgulamak: | Harmonik Tahrik Redüktörü,30rpm Harmonik Tahrik Redüktörü,30rpm Harmonik Dişli Redüktörü |
||
Ürün Açıklaması
Harmonik Düşürücü Boşluk ≤ 20 ark / sn Çıkış Hızı CNC Makineleri için 30-200rpm
ÜRÜN ÖZELLİKLERİ
1. Diş yan boşluğu ayarlanabilir.
Harmonik dişli transmisyonunun birbirine geçmesinde, flexspline ile rijit dişli arasındaki boşluk esas olarak dalga üretecinin şekline ve iki dişlinin diş profiline bağlıdır.Bu nedenle, bazı durumlarda bile iletim boşluğunu küçük yapmak için boşluk ayarlanabilir.Sıfır kenar boşluğuna ulaşabilir
2. Yüksek iletim verimliliği.
Aynı hız oranına sahip diğer aktarımlarla karşılaştırıldığında, harmonik aktarım, az sayıda hareketli parça ve birbirine geçen diş yüzeyinin düşük hızı nedeniyle yüksek bir verime sahiptir.Hız oranındaki farkla (u = 60-250), verimlilik yaklaşık 65 - Yaklaşık% 90 (harmonik kompleks dalga aktarımının daha düşük verimliliği), diş yüzeyinin aşınması çok azdır.
3. İyi koaksiyellik.
Harmonik dişli redüktörünün yüksek hızlı mili ve düşük hızlı mili aynı eksende bulunur.
4. Diferansiyel iletimi uygun şekilde gerçekleştirin.
Harmonik dişli aktarımının üç temel bileşeni nedeniyle, herhangi ikisi aktif olabilir ve üçüncüsü çalıştırılabilir.Dalga üreteci, sert tekerlek ve esnek tekerlek tahrik edilirse, bir diferansiyel aktarım mekanizması oluşturulabilir.Hızlı ve yavaş çalışma koşullarını uygun şekilde gerçekleştirin.Bu, birçok takım tezgahının takım hareket mekanizması için büyük pratik değerdir.Doğru tasarımla, takım tezgahının takım hareket ettiren kısmının yapısal performansı büyük ölçüde değiştirilebilir.
| Modeli | Oran | Giriş 2000r / dak Olduğunda Anma Torku | Maksimum İzin VerilenÇalıştırma ve Durdurma Torku |
Maksimum İzin Verilen Ortalama Yük Torku |
İzin Verilen Maksimum Anlık Tork | İzin Verilen Maksimum Giriş Hızı | Arcsec |
Ömür (saatler) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
SSS
S: Vites kutusu / hız düşürücü seçtiğimde ne sağlamalıyım?
C: En iyi yol, motor çizimine parametre sağlamaktır.Mühendisimiz referansınız için en uygun dişli kutusu modelini kontrol edecek ve önerecektir.Veya aşağıdaki özellikleri de sağlayabilirsiniz:
1) Tip, model ve tork.
2) Oran veya çıktı hızı
3) Çalışma koşulu ve bağlantı yöntemi
4) Kalite ve kurulu makine adı
5) Giriş modu ve giriş hızı
6) Motor marka modeli veya flanş ve motor mili boyutu
S: Motor üreticisi misiniz?
C: Evet, biz motor üreticisiyiz.hem motorları hem de redüktörleri kendi fabrikamızda geliştiriyor ve üretiyoruz.
S: Siparişimin tamamlanması ne kadar sürer?
A: Normalde siparişiniz 7-15 gün içinde teslim edilebilir, bazı sıcak satış ürünleri 1 hafta içinde hızlı bir şekilde teslim edilebilir.Miktarına bağlıdır.
S: Önce bir örnek alabilir miyim?
C: Elbette, resmi bir sipariş vermeden önce size test için numune sunmaktan onur duyuyoruz.
